| मात्रा: | |
|---|---|
डीएस-KH002

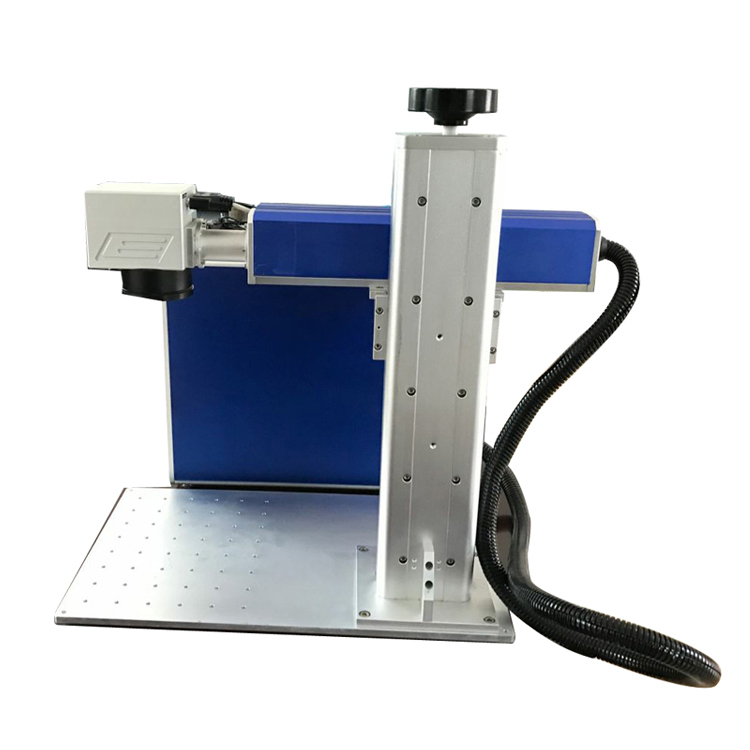

लेजर प्रकार | स्प्लिट फाइबर लेजर मार्किंग मशीन |
लेजर शक्ति | 10w, 20w, 30w, 50w (वैकल्पिक) |
लेजर तरंग दैर्ध्य | 1064±3 |
बीम गुणवत्ता | <1.6 |
लेजर जंप क्यू आवृत्ति | 20kHz-80kHz |
कार्य प्रारूप | वैकल्पिक (110*110, 150*150, 300*300) मिमी |
गहराई का अंकन | ≤1 |
मशीन की शक्ति | ≥600w |
न्यूनतम लाइन चौड़ाई | 0.01 एम एम |
न्यूनतम चरित्र | 0.15 mm |
repeatability | ±0.0001मिमी |
स्कैनिंग गति | 8000मिमी/सेकंड |
बिजली उत्पादन | 10%-100% समायोज्य |
सेवा जीवन | 100,000 घंटे |
संगत प्रणाली | खिड़कियाँ |
डेटा इनपुट | USB |
फ़ाइल फ़ारमैट | एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी, आदि। |
इनपुट वोल्टेज | AC220+10%50HZ/AC110+10%60Hz 10A |
ठंडा करने की विधि | हवा ठंडी करना |
Dimensions | 675*375*620मिमी |
नंगे धातु का वजन | 40.5 किग्रा |
1. फाइबर लेजर मार्किंग मशीन फाइबर लेजर को अपनाती है, और इसकी सेवा का जीवन 100,000 घंटे तक है।बीम की गुणवत्ता उच्च है, और यह मौलिक मोड (TEM00) का आउटपुट है।फोकस्ड स्पॉट व्यास 20um से कम है।विचलन कोण अर्धचालक पंप लेजर का 1/4 है।एकल रेखा महीन है, विशेष रूप से महीन और सटीक अंकन के लिए उपयुक्त है।
2. छोटा आकार, कम बिजली की खपत;बिल्ट-इन एयर-कूल्ड कूलिंग मोड, भारी वाटर-कूल्ड यूनिट को छोड़कर, छोटे पदचिह्न, आसान इंस्टॉलेशन और वास्तव में ऊर्जा-बचत और पोर्टेबल।
3. इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता उच्च, उपयोग में आसान, कोई ऑप्टिकल समायोजन या रखरखाव नहीं, कॉम्पैक्ट संरचना, उच्च सिस्टम एकीकरण और कुछ विफलताएं हैं।
4. किसी रखरखाव की आवश्यकता नहीं, लंबी सेवा जीवन, कठोर वातावरण में काम करने के लिए उपयुक्त।
5. प्रसंस्करण गति पारंपरिक अंकन मशीन की तुलना में 2-3 गुना है।ऑप्टिकल स्कैनिंग गैल्वेनोमीटर में उच्च लेजर पुनरावृत्ति आवृत्ति और विरूपण के बिना उच्च गति होती है।
6. परावर्तित प्रकाश को प्रभावी ढंग से ढालने के लिए फाइबर लेजर ऑप्टिकल आइसोलेटर्स से सुसज्जित हैं।इसे सोना, चांदी, तांबा, एल्यूमीनियम और सिलिकॉन जैसी उच्च-प्रतिबिंब सामग्री पर संचालित किया जा सकता है।इसे फ़ील्ड लेंस के केंद्र से विचलित होने की आवश्यकता नहीं है और यह इसे काफी चौड़ा कर देता है।आवेदन क्षेत्र।और विभिन्न धातुओं के लिए, इसे आवृत्ति और ऊर्जा को समायोजित करके एक निश्चित रंग पर लागू किया जा सकता है।
7. मार्किंग सॉफ़्टवेयर शक्तिशाली है, Coreldraw, AutoCAD जैसी सॉफ़्टवेयर फ़ाइलों के साथ संगत है;समर्थन पीएलटी, पीसीएक्स, डीएक्सएफ, बीएमपी, आदि, सीधे एसएचएक्स, टीटीएफ फ़ॉन्ट का उपयोग कर सकते हैं;स्वचालित एन्कोडिंग, प्रिंट सीरियल नंबर, बैच नंबर, दिनांक, बारकोड, क्यूआर कोड, स्वचालित जंप नंबर इत्यादि, यूएसबी इंटरफ़ेस आउटपुट नियंत्रण का समर्थन करें।
फाइबर लेजर मार्किंग मशीनों के मुख्य प्रभाव हैं:
1. लेजर प्रकाश ऊर्जा द्वारा लक्ष्य पदार्थ की सतह परत के वाष्पीकरण द्वारा पदार्थ की गहरी परत को उजागर करना;
2. वांछित पैटर्न टेक्स्ट को लेजर प्रकाश ऊर्जा द्वारा 'उत्कीर्ण' किया जाता है, जिससे सतह सामग्री में रासायनिक और भौतिक परिवर्तन होते हैं;
3. उकेरे जाने वाले पैटर्न और पाठ को प्रकट करने के लिए कुछ पदार्थों को लेजर प्रकाश द्वारा जलाया जाता है।
फाइबर लेजर मार्किंग मशीन मुख्य रूप से एक फाइबर लेजर, एक गैल्वेनोमीटर (मार्किंग हेड), एक सॉफ्टवेयर कंट्रोल बोर्ड, एक औद्योगिक नियंत्रण कंप्यूटर, एक कैबिनेट कैबिनेट और वर्कपीस रखने के लिए एक जल मंच से बनी होती है।
फाइबर लेजर मार्किंग मशीन का कार्य सिद्धांत:
फाइबर लेजर का उपयोग लेजर प्रकाश उत्पन्न करने के लिए किया जाता है और लेजर का उपयोग लेजर को निकालने के लिए किया जाता है और फिर ऑप्टिकल हाई-स्पीड स्कैनिंग गैल्वेनोमीटर का उपयोग वर्कपीस को चिह्नित करने के लिए किया जाता है।मुख्य घटक एक फाइबर लेजर है।
फ़ाइबर लेज़र दुर्लभ पृथ्वी डोप्ड फ़ाइबर का उपयोग गेन मीडिया के रूप में करते हैं।फाइबर लेजर में फाइबर कोर की सुंदरता के कारण, पंप प्रकाश की कार्रवाई के तहत फाइबर में उच्च शक्ति घनत्व आसानी से बनता है, जिससे लेजर काम करने वाले पदार्थ के लेजर ऊर्जा स्तर 'कणों की संख्या को उलट देता है '।
लेजर प्रकार | स्प्लिट फाइबर लेजर मार्किंग मशीन |
लेजर शक्ति | 10w, 20w, 30w, 50w (वैकल्पिक) |
लेजर तरंग दैर्ध्य | 1064±3 |
बीम गुणवत्ता | <1.6 |
लेजर जंप क्यू आवृत्ति | 20kHz-80kHz |
कार्य प्रारूप | वैकल्पिक (110*110, 150*150, 300*300) मिमी |
गहराई का अंकन | ≤1 |
मशीन की शक्ति | ≥600w |
न्यूनतम लाइन चौड़ाई | 0.01 एम एम |
न्यूनतम चरित्र | 0.15 mm |
repeatability | ±0.0001मिमी |
स्कैनिंग गति | 8000मिमी/सेकंड |
बिजली उत्पादन | 10%-100% समायोज्य |
सेवा जीवन | 100,000 घंटे |
संगत प्रणाली | खिड़कियाँ |
डेटा इनपुट | USB |
फ़ाइल फ़ारमैट | एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी, आदि। |
इनपुट वोल्टेज | AC220+10%50HZ/AC110+10%60Hz 10A |
ठंडा करने की विधि | हवा ठंडी करना |
Dimensions | 675*375*620मिमी |
नंगे धातु का वजन | 40.5 किग्रा |
1. फाइबर लेजर मार्किंग मशीन फाइबर लेजर को अपनाती है, और इसकी सेवा का जीवन 100,000 घंटे तक है।बीम की गुणवत्ता उच्च है, और यह मौलिक मोड (TEM00) का आउटपुट है।फोकस्ड स्पॉट व्यास 20um से कम है।विचलन कोण अर्धचालक पंप लेजर का 1/4 है।एकल रेखा महीन है, विशेष रूप से महीन और सटीक अंकन के लिए उपयुक्त है।
2. छोटा आकार, कम बिजली की खपत;बिल्ट-इन एयर-कूल्ड कूलिंग मोड, भारी वाटर-कूल्ड यूनिट को छोड़कर, छोटे पदचिह्न, आसान इंस्टॉलेशन और वास्तव में ऊर्जा-बचत और पोर्टेबल।
3. इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता उच्च, उपयोग में आसान, कोई ऑप्टिकल समायोजन या रखरखाव नहीं, कॉम्पैक्ट संरचना, उच्च सिस्टम एकीकरण और कुछ विफलताएं हैं।
4. किसी रखरखाव की आवश्यकता नहीं, लंबी सेवा जीवन, कठोर वातावरण में काम करने के लिए उपयुक्त।
5. प्रसंस्करण गति पारंपरिक अंकन मशीन की तुलना में 2-3 गुना है।ऑप्टिकल स्कैनिंग गैल्वेनोमीटर में उच्च लेजर पुनरावृत्ति आवृत्ति और विरूपण के बिना उच्च गति होती है।
6. परावर्तित प्रकाश को प्रभावी ढंग से ढालने के लिए फाइबर लेजर ऑप्टिकल आइसोलेटर्स से सुसज्जित हैं।इसे सोना, चांदी, तांबा, एल्यूमीनियम और सिलिकॉन जैसी उच्च-प्रतिबिंब सामग्री पर संचालित किया जा सकता है।इसे फ़ील्ड लेंस के केंद्र से विचलित होने की आवश्यकता नहीं है और यह इसे काफी चौड़ा कर देता है।आवेदन क्षेत्र।और विभिन्न धातुओं के लिए, इसे आवृत्ति और ऊर्जा को समायोजित करके एक निश्चित रंग पर लागू किया जा सकता है।
7. मार्किंग सॉफ़्टवेयर शक्तिशाली है, Coreldraw, AutoCAD जैसी सॉफ़्टवेयर फ़ाइलों के साथ संगत है;समर्थन पीएलटी, पीसीएक्स, डीएक्सएफ, बीएमपी, आदि, सीधे एसएचएक्स, टीटीएफ फ़ॉन्ट का उपयोग कर सकते हैं;स्वचालित एन्कोडिंग, प्रिंट सीरियल नंबर, बैच नंबर, दिनांक, बारकोड, क्यूआर कोड, स्वचालित जंप नंबर इत्यादि, यूएसबी इंटरफ़ेस आउटपुट नियंत्रण का समर्थन करें।
फाइबर लेजर मार्किंग मशीनों के मुख्य प्रभाव हैं:
1. लेजर प्रकाश ऊर्जा द्वारा लक्ष्य पदार्थ की सतह परत के वाष्पीकरण द्वारा पदार्थ की गहरी परत को उजागर करना;
2. वांछित पैटर्न टेक्स्ट को लेजर प्रकाश ऊर्जा द्वारा 'उत्कीर्ण' किया जाता है, जिससे सतह सामग्री में रासायनिक और भौतिक परिवर्तन होते हैं;
3. उकेरे जाने वाले पैटर्न और पाठ को प्रकट करने के लिए कुछ पदार्थों को लेजर प्रकाश द्वारा जलाया जाता है।
फाइबर लेजर मार्किंग मशीन मुख्य रूप से एक फाइबर लेजर, एक गैल्वेनोमीटर (मार्किंग हेड), एक सॉफ्टवेयर कंट्रोल बोर्ड, एक औद्योगिक नियंत्रण कंप्यूटर, एक कैबिनेट कैबिनेट और वर्कपीस रखने के लिए एक जल मंच से बनी होती है।
फाइबर लेजर मार्किंग मशीन का कार्य सिद्धांत:
फाइबर लेजर का उपयोग लेजर प्रकाश उत्पन्न करने के लिए किया जाता है और लेजर का उपयोग लेजर को निकालने के लिए किया जाता है और फिर ऑप्टिकल हाई-स्पीड स्कैनिंग गैल्वेनोमीटर का उपयोग वर्कपीस को चिह्नित करने के लिए किया जाता है।मुख्य घटक एक फाइबर लेजर है।
फ़ाइबर लेज़र दुर्लभ पृथ्वी डोप्ड फ़ाइबर का उपयोग गेन मीडिया के रूप में करते हैं।फाइबर लेजर में फाइबर कोर की सुंदरता के कारण, पंप प्रकाश की कार्रवाई के तहत फाइबर में उच्च शक्ति घनत्व आसानी से बनता है, जिससे लेजर काम करने वाले पदार्थ के लेजर ऊर्जा स्तर 'कणों की संख्या को उलट देता है '।
